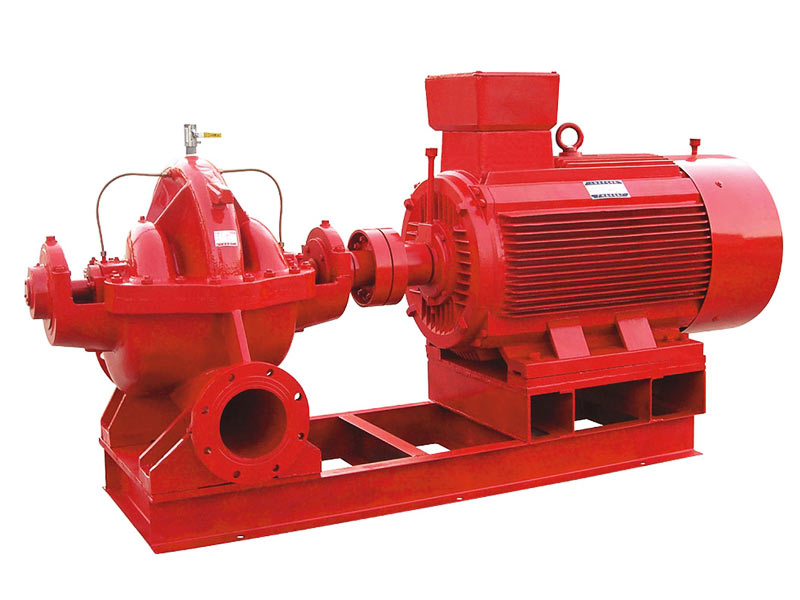

Блок одноступенчатых пожарных насосов с двойным всасыванием XBD-S

Расход: 75-2200 м3/час

Напор : 10-220 м

Диаметр отверстия: 80-1200 мм

Температура среды: ≤104℃

Уплотнение вала: сальниковое уплотнение/механическое уплотнение

Рабочее давление: ≤2.5 мПа

Если вы хотите получить больше информации о продукции, пожалуйста, свяжитесь с нами!

  • Описание
  • Применение
  • Технические параметры
Блок одноступенчатых пожарных насосов с двойным всасыванием XBD-S является одним из новых продуктов, разработанных нашей компанией в соответствии с требованиями рынка. Этот продукт соответствует международному стандарту ISO2858 и национальному стандарту GB6245-4998 «Требования к производительности пожарных насосов и методы испытаний». Для проектирования и изготовления использовалась самая совершенная гидравлическая модель в сочетании с характеристиками горизонтального многоступенчатого насоса, также получен национальный сертификат противопожарной защиты 3CF.
Данный продукт обладает такими преимуществами, как высокая эффективность, хорошие кавитационные характеристики, низкий уровень вибрации, низкий уровень шума и стабильная работа, широко применяется в промышленных и гражданских зданиях для противопожарной защиты и снабжения бытовой (производственной) водой, а также для транспортировки жидкостей с физическими и химическими свойствами, аналогичными чистой воде. Максимальная температура жидкости должна быть ниже 800С. Диапазон давления горизонтального многоступенчатого пожарного насоса XBD-T составляет 0.31-2.65 МПа, диапазон расхода - 5-45 л/с.

1.Сфера применения

Одноступенчатый пожарный насос двойного всасывания XBD-S представляет собой горизонтальную конструкцию открытого типа. Всасывающее отверстие и выпускной патрубок расположены ниже оси вала насоса и горизонтально перпендикулярны оси. Для этого типа насоса не нужно демонтировать входную и выходную трубы во время технического обслуживания. Трубопровод, разборка и капитальный ремонт чрезвычайно удобны. Ротор в целом представляет собой комбинированный компонент, который можно поднимать для легкого доступа, вместе с тем, ротор можно использовать для обратного вращения.
Подшипники на обоих концах изготовлены из высокоточных импортных радиальных шарикоподшипников, которые стабильны в работе, отличаются низким уровнем шума и длительным сроком службы.Уплотнение вала может быть в виде механического уплотнения или сальникового уплотнения, которое может выбрать пользователь.

2. Инструкция по эксплуатации

1. Максимальное рабочее давление составляет 1.6 МПа, это означает, что давление всасывания напора не превышает 1.6 МПа.
2. Перекачиваемая среда аналогична воде.
3. Температура окружающей среды не превышает 400, высота над уровнем моря не более 1000 м. Влажность не превышает 95%.
4. Одноступенчатый насос, в основном используется для подачи воды под давлением, противопожарного оборудования и т.п.
1. Performance curve

2. Specifications
Модель Расход (л/с) Напор (мПа) Мощность (кВт) Скорость (об./мин) отверстие (мм) отверстие (мм)
XBD3/30-100S-400C 30 0.3 18.5 1480 150 100
XBD4/55-100S-260C 55 0.4 37 2950 150 100
XBD6.5/70-100S-260 70 0.65 75 2950 150 100
XBD11.6/80-100S-320 80 1.16 132 2950 150 100
XBD2.5/95-150S-350B 95 0.25 37 1480 200 125
XBD6/75-125S-480A 75 0.6 75 1480 200 125
XBD7.2/110-125S-300C 110 0.72 110 2950 200 125
XBD8.4/120-125S-300A 120 0.84 160 2950 200 125
XBD2/85-150S-350C 85 0.2 30 1480 200 150
XBD3.3/90-150S-450C 90 0.33 45 1480 200 150
XBD5/110-150S-450A 110 0.5 90 1480 200 150
XBD9/150-150S-570 150 0.9 200 1480 200 150
XBD2.4/160-200S-340A 160 0.24 55 1480 250 200
XBD3.4/150-200S-410B 150 0.34 75 1480 250 200
XBD6.8/180-200S-530A 180 0.68 180 1480 250 200
XBD8.2/200-200S-530 200 0.82 250 1480 250 200
XBD2.2/220-250S-390C 220 0.22 75 1480 300 250
XBD3.4/230-250S-470C 230 0.34 110 1480 300 250
XBD4.3/280-250S-470A 280 0.46 200 1480 300 250
XBD10/300-250S-610 300 1 400 1480 300 250
XBD3/370-300S-450C 370 0.3 160 1480 400 300
XBD5.1/450-300S-450 450 0.51 315 1480 400 300
XBD8/430-300S-550 430 0.8 450 1480 400 300
XBD12/430-300S-710A 430 1.2 710 1480 400 300
ДЛЯ ПОЛУЧЕНИЯ БОЛЕЕ ДЕТАЛЬНОЙ СПЕЦИФИКАЦИИ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ.
