Блок пожарных насосов

Расход: 30-9000 гал/мин

Напор: 3-20 Бар

Диаметр отверстия: 65-350 мм

Мощность: насос дизельного топлива/ электронасос: 1.5-710 кВт, насос с постоянным напором: 0.55-160 кВт

Скорость вращения: 740-2900 об./мин

Материал: НТ200, SS304, бронза

Если вы хотите получить больше информации о продукции, пожалуйста, свяжитесь с нами!

  • Описание продукции
  • Схема конструкции
  • Назначение продукции
  • Технические параметры

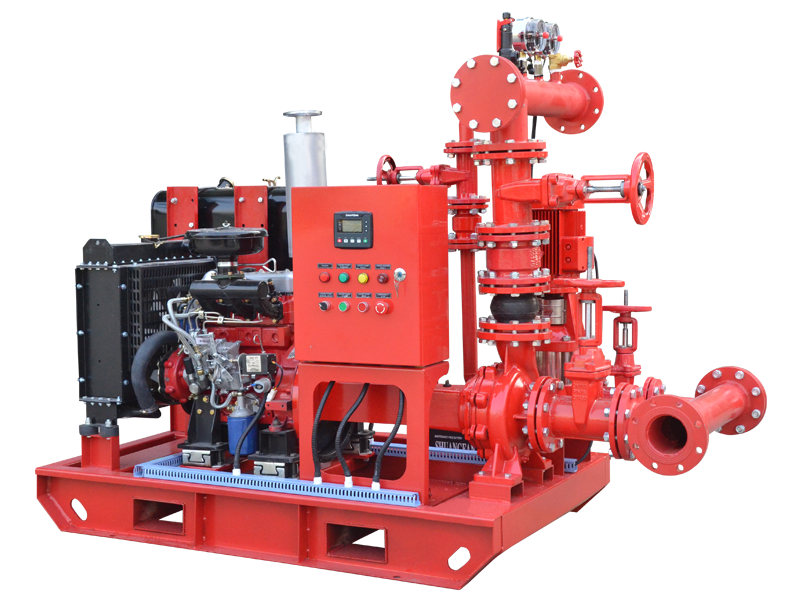

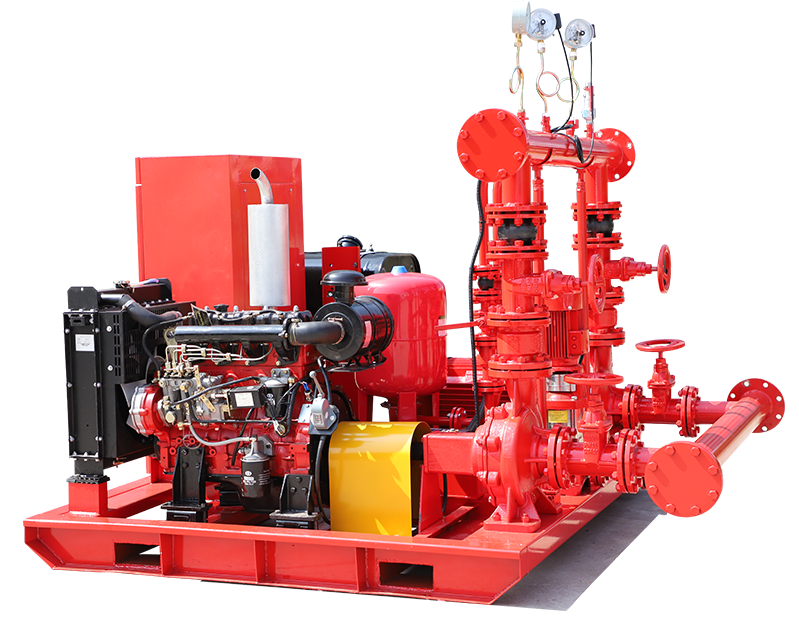

Блок пожарных насосов EDJ состоит из дизельного пожарного насоса, комплекта электрических насосов и регулируемого насоса для формирования автоматической системы пожарного водоснабжения.
Блок пожарных насосов, производимый компанией «Бэйдэ Текнолоджи Ко., Лтд.», соответствует китайскому государственному стандарту GB27898.5-2011 «Оборудование стационарного пожарного водоснабжения», часть 5 «Оборудование водоснабжения двойной мощности», в дальнейшем называется «Комплект пожарных насосов», «Блок пожарных насосов» или «Комплектное оборудование пожарных насосов» и "Стандарту монтажа стационарных пожарных насосов" (2016) Национальной противопожарной ассоциации NFPA20. Соответствует требованиям новейших китайских государственных стандартов сертификации CCCF и получены сертификаты. Компоненты пожарного насоса являются одним из надежных продуктов в оборудовании пожарного водоснабжения.
Минимальное номинальное противопожарное давление блока пожарных насосов составляет 0.3 МПа, минимальный номинальный рабочий расход 2 л/с. Блок пожарных насосов включает в себя, по меньшей мере, блок из двух типов электронасосов, блок дизельных насосов, блок насосов с постоянным давлением, мембранный напорный бак, трубы, клапаны, электрические системы управления, датчики управления и другие комплектующие, приводимые в действие электрическим приводом. Противопожарное оборудование постоянно подает воду в сеть противопожарной защиты. Рациональная компоновка, прочный монтаж, надежные соединения, компактная и аккуратная конструкция, удобство в обслуживании и ремонте.



Конструкция продукции
1. Электрический насос: одноступенчатый насос, горизонтальный открытый насос, концевой всасывающий насос, многоступенчатый насос, материал - чугун или нержавеющая сталь, импеллер может быть выполнен из меди.
2. Дизельный насос: расход тот же, что и у электрического насоса. Дизельный двигатель объединен в блок пожарного насоса с помощью высокоэластичной муфты или универсального шарнирного соединения. Блок также включает в себя топливный бак, бак для воды, вентилятор, панель управления и другие компоненты.
3. Насос с постоянным давлением: горизонтальный или вертикальный, небольшой расход, напор выше, чем у электрического насоса и дизельного насоса
4. Шкаф управления, автоматическое управление электронасосом, дизельным двигателем и насосом с постоянным давлением, имеет защиту от перегрузки и защиту от перегрузки по току.
5. Арматура включает в себя обратный клапан, задвижку, напорный бак (0.6МПа, 1.0 МПа, 1.6 МПа), манометр, датчик давления, общую входную и выходную трубу, гибкое соединение, фланец и общее основание.
В зависимости от расхода существует два типа пожарных насоса: малый расход (30 гал/мин. ~ 100 гал/мин.) и большой расход (120 гал./мин. ~ 5000 гал./мин). Как правило, в блок пожарных насосов с малым расходом не входит блок насосов с постоянным давлением (электрический насос + дизельный насос), блок двойной мощности с большим расходом включает в себя блок насосов с постоянным давлением (блок электрического насоса + блок дизельного насоса + блок насоса с постоянным давлением).




Рабочие условия
Высота над уровнем моря: ≤10O0 м;
Температура окружающей среды: + 5°C〜+ 40°C;
Относительная влажность: ≤90%
1. Противопожарные системы для предприятий и учреждений, зданий, высотных зданий и другие стационарные противопожарные системы, автоматические спринклерные системы.
2. Системы противопожарной защиты многоэтажных зданий, противопожарная защита и спасение, производство и строительство систем коммунального водоснабжения, коммунального, промышленного и горнодобывающего оборудования, подачи котловой воды и др.
3. Пожарное водоснабжение и аварийное водоснабжение для терминалов, складов, аэропортов, нефтехимического производства, электростанций, производства сжиженного газа, текстильной промышленности, судов, танкеров и др.
Правительства и посольства, военные базы, административные здания, портовые коммерческие здания, высотные здания, гостиницы, офисы, больницы, исправительные учреждения, дома престарелых, школы и другие места, где требуется противопожарная защита.

Преимущества продукции
1. Надежность
Может работать в случае отключения электроэнергии.
Скорость
Он может быть полностью готов к работе в течение 15 секунд после сигнала пуска.
Эффективность передачи высока при использовании универсального шарнира. Хорошая стабильность, защита от вибраций
2. Экономичность
Регулируемые насосы и сосуды под давлением отличаются энергосберегающими характеристиками.
Удобство
Дистанционное управление возможно через приложение в вашем телефоне.
3. Специальные технологии
Электрический насос - это рабочий насос, дизельный насос - это запасной.
Полностью автоматическая панель управления.
Подходит для любой чрезвычайной пожарной ситуации.
Изготовление на заказ.
1. Performance curve

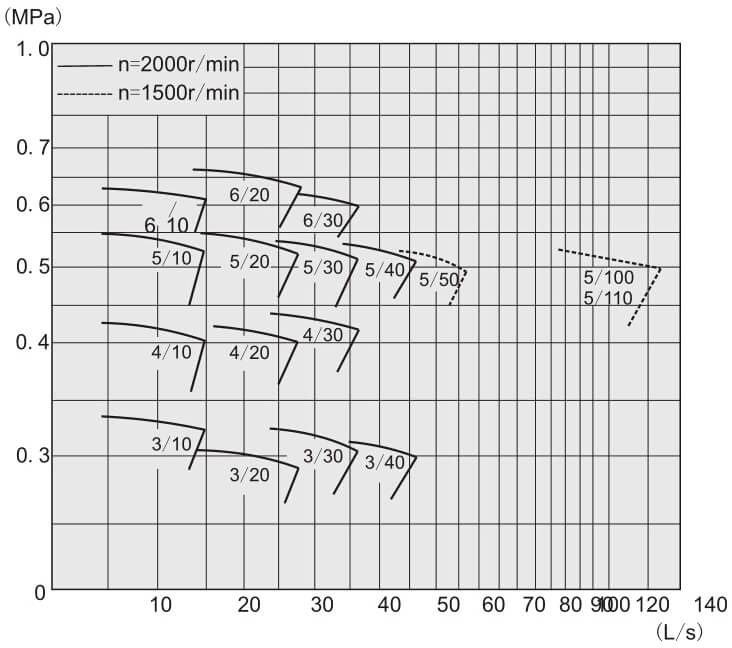

A. Diesel fire pump

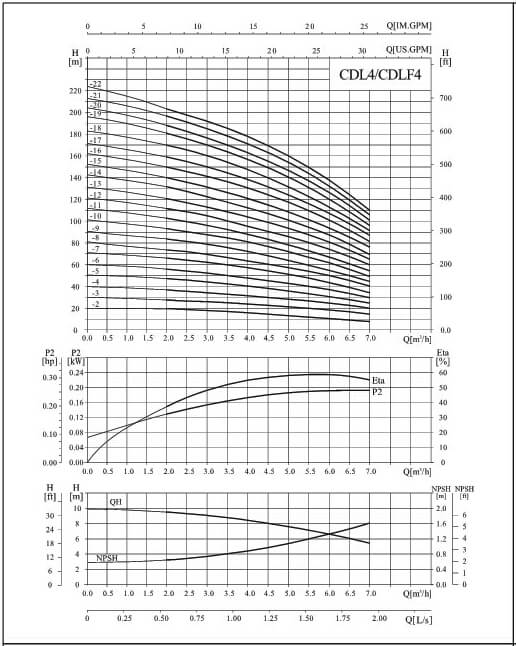

B. Jockey Fire Pump

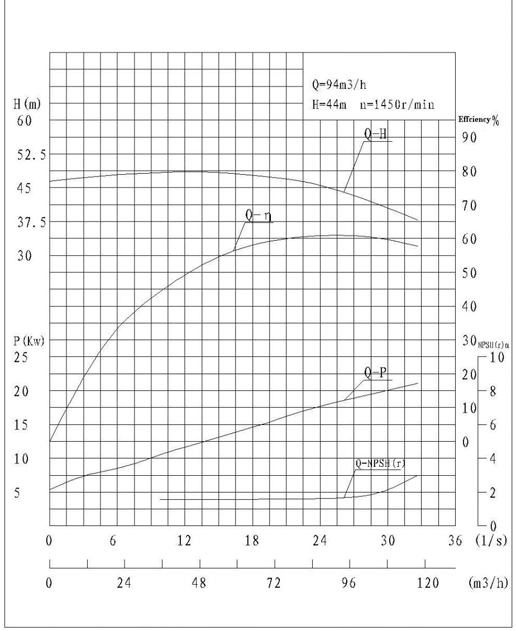

C. Electric Fire pump


2. Specifications
Fire pump system is made of E+D+J
Operation: 1 Duty (electric) + 1 standby (diesel engine) + 1 Jockey
Capacity: 100, 150, 200, 300, 400, 500, 750, 1000...GPM with pressure 4, 5, 6, 8, 10... Bar.
Pressure vessel 25, 50, 75, 100...liters, pressure will be 0.6mpa, 1.0mpa, 1.6mpa, select according to pump head.

100 гал/мин. при 4 Бар

Насос

Модель

Мощность (гал/мин.)

Напор (Бар)

Мощность (кВт)

Материал

Электродвигатель

XBD4/5-50L(50-200)

100

4

5.5

Чугун

Дизельный двигатель

XBC4/5-IS

100

4

5.5

Чугун

Насос с постоянным давлением

CDL2-70

10

5

0.75

SS304

100 гал/мин. при 6 Бар

Насос

Модель

Мощность (гал/мин.)

Напор (Бар)

Мощность (кВт)

Материал

Электродвигатель

XBD6/5-65L(65-250B)

100

6

7.5

Чугун

Дизельный двигатель

XBC6/5-IS

100

6

7.5

Чугун

Насос с постоянным давлением

CDL2-100

10

7

1.1

SS304

200 гал/мин. при 6 Бар

Насос

Модель

Мощность (гал/мин.)

Напор (Бар)

Мощность (кВт)

Материал

Электродвигатель

XBD6/10-65L(65-250)

200

6

15

Чугун

Дизельный двигатель

XBC4/5-IS

200

6

22

Чугун

Насос с постоянным давлением

CDL4-90

20

7

2.2

SS304

500 гал/мин. при 5 Бар

Насос

Модель

Мощность (гал/мин.)

Напор (Бар)

Мощность (кВт)

Материал

Электродвигатель

XBD5/30-100L(100-200)

500

5

22

Чугун

Дизельный двигатель

XBC5/30-IS

500

5

30

Чугун

Насос с постоянным давлением

CDL12-60

50

6

4

SS304

500 гал/мин. при 8 Бар

Насос

Модель

Мощность (гал/мин.)

Напор (Бар)

Мощность (кВт)

Материал

Электродвигатель

XBD8/30-100L(100-250)

500

8

37

Чугун

Дизельный двигатель

XBC8/30-D

500

8

45

Чугун

Насос с постоянным давлением

CDL12-90

50

9

5.5

SS304

500 гал/мин. при 10 Бар

Насос

Модель

Мощность (гал/мин.)

Напор (Бар)

Мощность (кВт)

Материал

Электродвигатель

XBD10/30-100L(100-315A)

500

10

55

Чугун

Дизельный двигатель

XBC10/30-D

500

10

55

Чугун

Насос с постоянным давлением

CDL12-110

50

11

7.5

SS304

750 гал/мин. при 9 Бар

Насос

Модель

Мощность (гал/мин.)

Напор (Бар)

Мощность (кВт)

Материал

Электродвигатель

XBD9/50-125L(125-250)

750

9

55

Чугун

Дизельный двигатель

XBC9/50-D

750

9

90

Чугун

Насос с постоянным давлением

CDL16-90

70

10

11

SS304

750 гал/мин. при 10 Бар

Насос

Модель

Мощность (гал/мин.)

Напор (Бар)

Мощность (кВт)

Материал

Электродвигатель

XBD10/50-150L(150-315A)

750

10

90

Чугун

Дизельный двигатель

XBC10/50-D

750

10

90

Чугун

Насос с постоянным давлением

CDL16-100

70

11

11

SS304

Пожалуйста, свяжитесь с нами для получения более детальной спецификации
